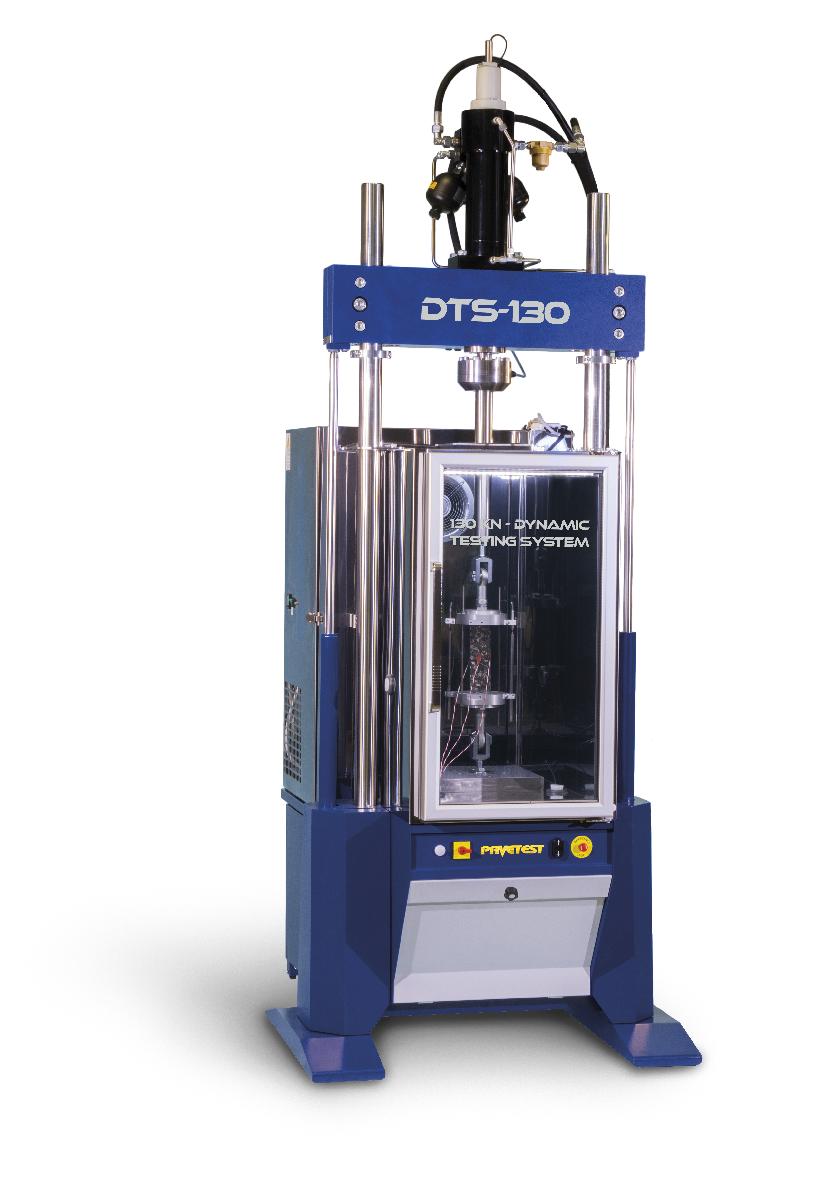

B240 DTS-130 – Сервогидравлическая система динамических испытаний образцов

Высокопроизводительная серво-гидравлическая испытательная машина DTS-130 с цифровым управлением обеспечивает синусоидальную нагрузку на образец с частотой до 100 Гц. Машина может работать на растяжение, сжатие, динамическое нагружение, подходит для тестирования широкого спектра материалов и больших асфальтобетонных образцов при очень низких температурах.

Самая передовая из линейки Pavetest машина DTS-130 поставляется в комплекте с цифровой системой сбора данных CDAS, программным и аппаратным обеспечением TestLAB для выполнения и обработки результатов испытаний.

В гидравлической системе машины используется насос с предельным давлением до 210 бар. Заказчик может выбрать воздушную или водяную систему охлаждения масла. Особенности: отображается низкий уровень масла, перегрев, загрязнение фильтра; возможен дистанционный запуски выбор рабочего давления пользователем (через программу TestLAB).

Технические данные

Схемы испытаний

Принадлежности

B270-01 - Ячейка трехосного сжатия для образцов Ø100 мм и высотой 200 мм
B233 - Мобильный термостатирующий блок для DTS-30 или DTS-130
B264 KIT - Прямое растяжение - DT
B282 KIT - Термическое напряжение зафиксированного образца - TSRST
B254 KIT - Приспособление для испытания SCB по EN
B272 KIT - Модуль упругости при трехосном сжатии - TRM
B271 KIT - Циклическое трехосное сжатие - CCT
B255 KIT - Динамический модуль - E*
B261 KIT - Остаточная деформация - PD
B253 KIT - Модуль упругости при непрямом растяжении, ползучесть и жесткость асфальтобетонных смесей - IDTOS
B251 KIT - Усталость при непрямом растяжении - IDTF
B250 KIT - Модуль упругости при непрямом растяжении - IDTM
B232 - Мобильный термостатирующий блок для DTS-30 или DTS-130
H009-01EN - ПК с ЖК-монитором 22“, ПО TestLAB, клавиатурой и мышью
B231 - Мобильный термостатирующий блок для DTS-30 или DTS-130
B250-07 KIT - Комплект для измерения температуры
B206 - CDAS – Блок управления и сбора данных B206 (16 каналов)

Нагружающая рама:\r\nГоризонтальное пространство: 60 см\r\nВертикальное пространство: 100 см\r\n\r\nСервопривод:\r\nУсилие: ± 130 кН статическое ± 100 кН динамическое\r\nЧастота нагружающего усилия: до 100 Гц\r\nХод штока: 100 мм \r\n\r\nПитание гидравлической системы:\r\nДавление: до 210 бар, определяется пользователем\r\nРасход жидкости: 20 л/мин\r\nГабариты: 1150 (В) x 600 (Г) x 1100 (Ш) мм\r\nЭлектропитание: 380 В, 50 Гц, ток трёхфазный, 11kW \r\n\r\nЭлектропитание:\r\n400 В, 50 Гц, ток трёхфазный с выделенной нейтралью, 12 кВт или\r\n220 В, 60 Гц, ток трёхфазный, 12 кВт (B240)\r\n230 В, 50 Гц, ток однофазный, 1.3 кВт (B231)\r\n230 В, 50 Гц, ток однофазный, 3.1 кВт (B232)\r\n\r\nГабариты:\r\n3005 (В) x 1070 (Г) x 1090 (Ш) мм нагружающая рама (в корпусе) \r\n3005 (В) x 1630 (Г) x 1090 (Ш) мм в составе нагружающая рама (в корпусе), климатическая камера.\r\n\r\nМасса:\r\n680 кг нагружающая рама (в корпусе) \r\n1360 кг в составе нагружающая рама (в корпусе),
\r\n климатическая камера, гидропривод с заполненной системой.\r\n\r\n
